Кабель ААШв в Волгограде

Кабель ААШв: характеристики, применение

Силовой кабель ААШв предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6 и 10 кВ частотой 50 Гц. Защитный шланг из ПВХ пластиката поверх алюминиевой оболочки решает задачу эксплуатации в сухих грунтах I категории, сырых помещениях и кабельных эстакадах, где требуется герметизация от влаги без применения стальной брони.

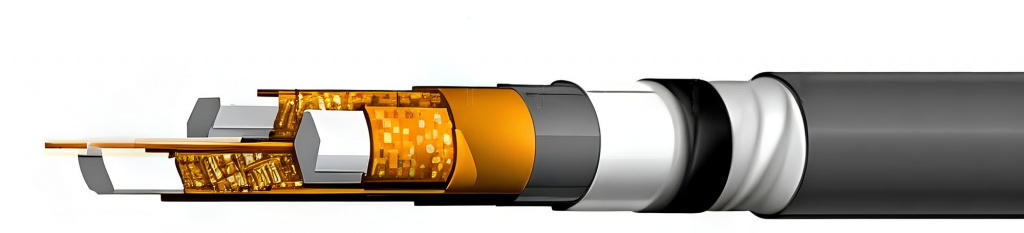

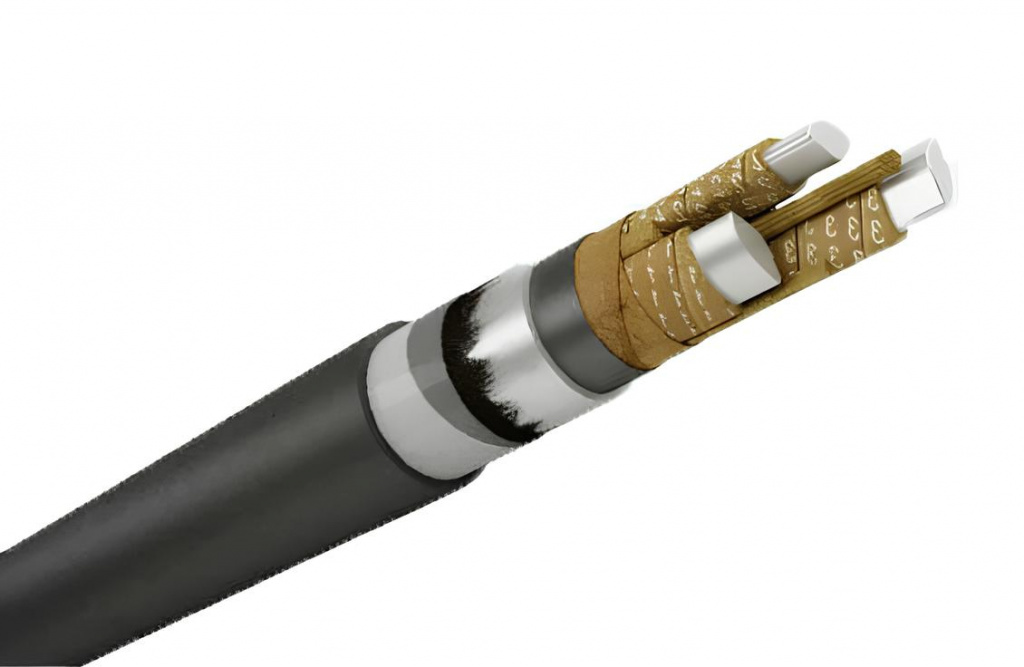

Конструкция и материалы

• Токопроводящая жила — алюминиевая, круглая или секторная, 1 или 2 класса гибкости по ГОСТ 22483.
• Фазная и поясная изоляция — кабельная бумага, пропитанная вязким или нестекающим составом.
• Экран — электропроводящая бумага (для кабелей на 6 и 10 кВ).
• Оболочка — прессованная алюминиевая.
• Защитный покров — шланг из ПВХ пластиката (исполнение «Шв»).
• Броня отсутствует.

Расшифровка маркировки ААШв

Технические параметры

Какие характеристики важны при выборе?

• Коррозионная активность грунта — шланг из ПВХ защищает оболочку в сухих грунтах I категории и сырых помещениях.
• Отсутствие растягивающих усилий — кабель не имеет брони, поэтому не выдерживает продольных нагрузок.
• Разность уровней трассы — при перепаде более 15–25 м требуется кабель с нестекающим пропиточным составом (индекс «н»).
• Сечение и количество жил — подбираются по допустимому току и термической стойкости при коротком замыкании.
• Способ прокладки: сухая траншея, тоннель, эстакада, сырое помещение — определяет допустимость применения шлангового покрова.

Отличие от аналогов

Где и когда применяется

Кабель ААШв используют в распределительных сетях промышленных предприятий, в сухих грунтах I категории, сырых производственных помещениях, кабельных тоннелях и эстакадах. Купить его целесообразно для участков без растягивающих усилий, где требуется защита алюминиевой оболочки от влаги без применения стальной брони.

Сопутствующая продукция

• Концевые муфты внутренней и наружной установки — для оконцевания кабеля в РУ и на воздушных линиях.
• Соединительные муфты — для сращивания кабелей на трассе при превышении строительной длины барабана.
• Алюминиевые кабельные наконечники и гильзы — для болтового соединения жил с выводами оборудования.
• Термоусаживаемые перчатки и трубки — для герметизации разделки и изоляции мест соединения.
• Кабельные бирки — для маркировки линий в соответствии с проектной документацией.
• Защитные трубы ПНД и ПВХ — для прокладки через стены, фундаменты и участки с механическими нагрузками.
• Скобы и кронштейны крепления — для фиксации кабеля на эстакадах и в кабельных каналах.

Преимущества кабеля ААШв

• Отсутствие стальной брони исключает коррозию металлических элементов в грунтах с блуждающими токами.
• Защитный шланг из ПВХ обеспечивает герметичность и защиту алюминиевой оболочки от влаги в сырых условиях эксплуатации.
• Алюминиевая оболочка легче свинцовой, что снижает нагрузку на несущие конструкции эстакад.
• Меньший наружный диаметр по сравнению с бронированными аналогами упрощает прокладку в блоках и трубах.
• Кабель допускает прокладку на вертикальных участках без ограничений по высоте при использовании вязкого пропиточного состава.
• Шланг из ПВХ обладает стойкостью к химически агрессивным средам в грунтах I–II категории.

Типичные ошибки при выборе

• Прокладка в грунтах III–V категории без дополнительной защиты — приводит к повреждению шланга и оболочки.
• Применение на трассах с растягивающими усилиями — отсутствие брони не допускает продольных нагрузок.
• Использование на трассах с большим перепадом высот без учёта стекания вязкого пропиточного состава.
• Выбор без расчёта термической стойкости при коротком замыкании.
• Игнорирование климатического исполнения — для северных регионов требуется вариант ХЛ.

Варианты исполнений кабель ААШв

• ААШв — базовое исполнение с вязким пропиточным составом для горизонтальных трасс без значительных перепадов высот.
• ААШв-1 — вариант на 1 кВ для цеховых сетей и внутренних распределительных устройств промышленных объектов.
• ААШв-6 — исполнение на 6 кВ для городских распределительных сетей и подстанций среднего напряжения.
• ААШв-10 — вариант на 10 кВ для магистральных линий и промышленных подстанций высокого напряжения.
• ААШв-Т — тропическое исполнение с повышенной стойкостью к плесени и влаге, обязательно для регионов с высокой влажностью.
• ААШв-ХЛ — холодостойкое исполнение для северных регионов, сохраняет эластичность оболочек при температурах до −50 °С.
• ААШв-н — кабель с нестекающим пропиточным составом, предназначен для прокладки на трассах с перепадом высот более 15–25 м.
• ААШв-ож — исполнение с однопроволочными жилами, применяется при отсутствии требований к повышенной гибкости.
• ААШв-ок — вариант с круглыми жилами, удобен для монтажа в стеснённых условиях.
• ААШв-ос — исполнение с секторными жилами, обеспечивает меньший наружный диаметр при прокладке в блоках и трубах.

Как заказать

Цена кабеля ААШв зависит от сечения, напряжения и объёма партии. Для расчёта стоимости отправьте заявку с указанием марки, длины и адреса доставки — менеджер подготовит коммерческое предложение с учётом актуальной биржевой стоимости алюминия.
