Кабель ВВГ-Пнг(А)-LS: характеристики, применение

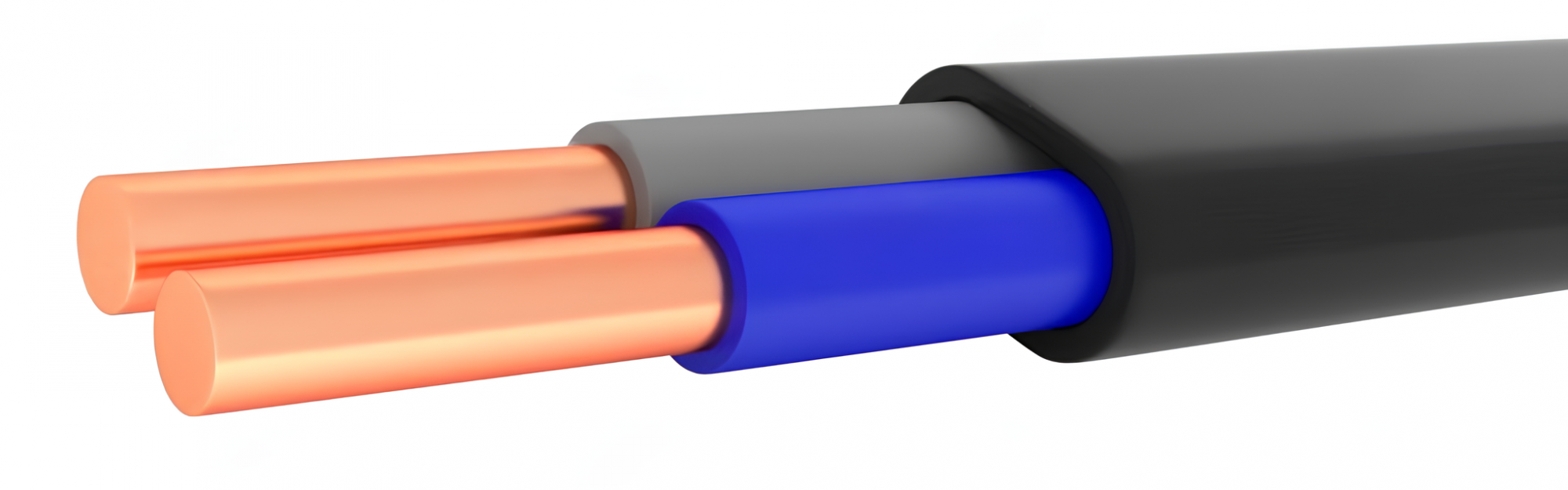

Силовой кабель ВВГ-Пнг(А)-LS с медными жилами, ПВХ-изоляцией пониженной пожарной опасности и плоской ПВХ-оболочкой пониженного дымо- и газовыделения без брони решает задачу передачи и распределения электроэнергии на напряжение 0,66 и 1 кВ частотой 50 Гц в жилых и общественных зданиях при скрытой прокладке под штукатурку, в штробах и кабельных каналах с ограниченным пространством. Плоская конструкция (индекс «П») уменьшает глубину штробы на 30–40% по сравнению с круглым кабелем, а сочетание индексов нг(А)-LS обеспечивает нераспространение горения при объёмной плотности 7 л/м и минимальное выделение дыма и коррозионно-активных газов согласно ГОСТ 31996-2012 и ГОСТ 31565-2012.

Конструкция и материалы

• Токопроводящая жила — медная, однопроволочная (класс 1) или многопроволочная (класс 2), круглая по ГОСТ 22483.
• Изоляция — поливинилхлоридный (ПВХ) пластикат пониженной пожарной опасности, стойкий к воздействию влаги, масел и умеренных химических сред, с рабочей температурой до +70 °С.
• Скрутка — изолированные жилы уложены параллельно в одной плоскости без скручивания, что обеспечивает плоскую форму кабеля.
• Оболочка (Пнг-LS) — экструдированный ПВХ пластикат пониженной пожарной опасности с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории A согласно ГОСТ Р МЭК 60332-3-22.
• Броня, подушка и металлические покровы отсутствуют — кабель не имеет защитных покровов, что ограничивает его применение кабельными сооружениями и помещениями без риска механических повреждений.

Расшифровка маркировки ВВГ-Пнг(А)-LS

Технические параметры

Какие характеристики важны при выборе?

• Плоская конструкция — индекс «П» критичен для скрытой прокладки под штукатурку в жилых и общественных зданиях, где уменьшение глубины штробы на 30–40% снижает трудозатраты и расход материалов.
• Пожарная безопасность — индексы нг(А)-LS обязательны при прокладке в жилых домах, школах, больницах, торговых центрах и других объектах с массовым пребыванием людей по ГОСТ 31565-2012.
• Категория нераспространения горения — категория (А) обеспечивает прохождение испытаний при объёмной плотности 7 л/м, что критично для кабельных эстакад с высокой плотностью укладки.
• Требования по дымообразованию — индекс «LS» обеспечивает видимость более 40% в помещении при пожаре, что критично для безопасной эвакуации людей.
• Количество жил — плоская конструкция выпускается только в 2- и 3-жильном исполнении, что ограничивает применение в трёхфазных сетях с отдельной нейтралью и заземлением.
• Сечение жил — диапазон ограничен 1,5–40 мм², для больших сечений применяется круглая конструкция ВВГнг(А)-LS.
• Совместимость с арматурой — медные жилы требуют применения наконечников и гильз, рассчитанных на медь, без переходных паст.

Отличие от аналогов — таблица

Где и когда применяется

Кабель ВВГ-Пнг(А)-LS применяют в распределительных сетях жилых и общественных зданий, городских электрических сетях 0,66 и 1 кВ, для подключения электроустановок и групповых осветительных сетей. Купить эту мару необходимо для скрытой прокладки под штукатурку, в штробах, в пустотах строительных конструкций, кабельных каналах и лотках жилых домов, школ, больниц, торговых центров, гостиниц и административных зданий, где требуется одновременно плоская конструкция для уменьшения глубины штробы и соответствие классу пожарной опасности П1б.1.2.2.2 по ГОСТ 31565-2012. Плоская конструкция снижает трудозатраты на штробление и расход штукатурки, а пониженное дымообразование критично для безопасной эвакуации людей при пожаре. Медные жилы обеспечивают стабильность контактных соединений без риска ползучести, что снижает эксплуатационные расходы на обслуживание болтовых соединений в РУ. Силовой кабель данной марки востребован при строительстве новых и реконструкции существующих объектов, где ранее применялись кабели без индексов «П» и «нг(А)-LS» и не соответствуют современным требованиям пожарной безопасности и монтажа.

Сопутствующая продукция

• Гофрированные трубы ПВХ и ПНД — для дополнительной механической защиты при скрытой прокладке в стенах и потолках.
• Кабель-каналы пластиковые и металлические — для открытой прокладки трассы с обеспечением пожарной безопасности и эстетичного вида.
• Наконечники штыревые и кольцевые медные — для оконцевания жилы и подключения к клеммам оборудования с учётом особенностей материала.
• Клеммные соединители медные и пружинные — для быстрого и безопасного сращивания проводников с соблюдением требований ПУЭ.
• Кабельные стяжки и маркировочные бирки — для организации аккуратных жгутов и идентификации цепей согласно проектной документации.
• Изоляционная лента ПВХ пониженной горючести — для восстановления изоляции в местах соединений и ответвлений с сохранением пожарной безопасности.
• Кабельные проходки огнестойкие — для герметизации мест прохода через стены и перекрытия с пределом огнестойкости не менее EI 150.

Преимущества кабеля ВВГ-Пнг(А)-LS

• Плоская конструкция уменьшает глубину штробы на 30–40% по сравнению с круглым кабелем — снижение трудозатрат на штробление и расхода штукатурки при скрытой прокладке.
• Не распространяет горение при групповой прокладке по категории A согласно ГОСТ Р МЭК 60332-3-22 с объёмной плотностью 7 л/м — кабель применим на объектах с максимальной концентрацией кабельных линий.
• Соответствие классу П1б.1.2.2.2 по ГОСТ 31565-2012 — проходит согласование в органах пожарного надзора без дополнительных экспертиз для жилых и общественных зданий.
• Пониженное дымо- и газовыделение обеспечивает видимость более 40% в помещении при пожаре — критично для безопасной эвакуации людей.
• Медные жилы обеспечивают стабильность контактных соединений без риска ползучести — кабель применим в линиях с переменными нагрузками без частого обслуживания болтовых соединений.
• ПВХ-изоляция и оболочка обеспечивают стойкость к воздействию влаги, УФ-излучению и умеренным химическим воздействиям — кабель применим в сырых помещениях без дополнительной защиты.
• Отсутствие ограничений по разности уровней на трассе — можно прокладывать на вертикальных участках без стопорных муфт.
• Монтаж без предварительного подогрева при температуре до −15 °С — расширяет диапазон работ в осенне-зимний период.
• Минимальная масса и наружный размер по меньшей стороне — упрощает транспортировку и монтаж в стеснённых условиях.
• Срок службы не менее 30 лет при соблюдении условий эксплуатации.

Типичные ошибки при выборе

• Замена ВВГ-Пнг(А)-LS на ВВГ-Пнг-LS при прокладке в жилых домах и общественных зданиях с высокой плотностью кабельных линий — отсутствие категории (А) не соответствует требованиям пожарной безопасности для объектов с объёмной плотностью более 7 л/м.
• Замена ВВГ-Пнг(А)-LS на ВВГ-Пнг(А) при прокладке в школах, больницах и торговых центрах — отсутствие индекса LS приводит к повышенному дымообразованию, критичному для эвакуации.
• Применение плоской конструкции для сечений более 40 мм² — плоская конструкция выпускается только в диапазоне 1,5–40 мм², для больших сечений требуется круглая марка ВВГнг(А)-LS.
• Применение плоской конструкции в трёхфазных сетях с отдельной нейтралью и заземлением — плоская конструкция выпускается только в 2- и 3-жильном исполнении, для 4- и 5-жильных сетей требуется круглый кабель.
• Прокладка в грунтах или траншеях без дополнительной защиты трубой — отсутствие брони приводит к механическому повреждению кабеля при сдавливании грунтом.
• Замена ВВГ-Пнг(А)-LS на ПВС в жилых зданиях — ПВС не соответствует требованиям пожарной безопасности для стационарной прокладки, не пройдёт экспертизу.
• Замена ВВГ-Пнг(А)-LS на NYM без проверки соответствия российским требованиям нг(А)-LS — импортный кабель не всегда имеет необходимые сертификаты.
• Применение на трассах с растягивающими усилиями (крутые склоны, подвеска) — отсутствие защитных покровов не рассчитано на продольные нагрузки.
• Монтаж при температуре ниже −15 °С без подогрева — приводит к растрескиванию ПВХ-изоляции.
• Игнорирование минимального радиуса изгиба 10 диаметров по меньшей стороне — вызывает повреждение изоляции.
• Применение наконечников и гильз, рассчитанных на алюминий, без учёта особенностей меди — снижает надёжность контактных соединений.
• Выбор сечения только по току нагрузки без проверки на термическую стойкость при КЗ и потери напряжения.
• Применение на открытых площадках без защиты от солнечной радиации — ПВХ-оболочка разрушается под воздействием УФ-излучения.

Варианты исполнений кабель ВВГ-Пнг(А)-LS

• ВВГ-Пнг(А)-LS — базовое плоское огнестойкое исполнение с ПВХ-нг-LS изоляцией и оболочкой категории A для скрытой прокладки в жилых и общественных зданиях.
• ВВГ-Пнг(А)-LS-0,66 — вариант на номинальное напряжение 0,66 кВ для внутренних распределительных сетей жилых домов.
• ВВГ-Пнг(А)-LS-1 — исполнение на 1 кВ для магистральных линий жилых и общественных зданий.
• ВВГ-Пнг(А)-LS 2х1,5 — двухжильное исполнение для однофазных осветительных сетей.
• ВВГ-Пнг(А)-LS 2х2,5 — двухжильное исполнение для розеточных групп и небольших нагрузок.
• ВВГ-Пнг(А)-LS 3х1,5 — трёхжильное исполнение для однофазных сетей с заземлением.
• ВВГ-Пнг(А)-LS 3х2,5 — трёхжильное исполнение для розеточных групп с заземлением.
• ВВГ-Пнг(А)-LS 3х4 — трёхжильное исполнение для мощных однофазных потребителей с заземлением.
• ВВГ-Пнг(А)-LS 3х6 — трёхжильное исполнение для вводных линий квартир и небольших помещений.
• ВВГ-Пнг(А)-LS 3х10 — трёхжильное исполнение для вводных линий квартир и небольших коммерческих помещений.
• ВВГ-Пнг(А)-LS 3х16 — трёхжильное исполнение для магистральных линий жилых зданий.
• ВВГ-Пнг(А)-LS 3х25 — трёхжильное исполнение для распределительных линий общественных зданий.
• ВВГ-Пнг(А)-LS 3х40 — трёхжильное исполнение максимального сечения для плоской конструкции.
• ВВГ-Пнг(А)-LS-ХЛ — холодостойкое исполнение для северных регионов, сохраняет эластичность оболочки до −60 °С.
• ВВГ-Пнг(А)-LS-Т — тропическое исполнение со стойкостью к плесневым грибам и повышенной влажности.
• ВВГнг(А)-LS — круглая конструкция для сечений более 40 мм² и 4–5-жильных исполнений.

Как заказать

Цена кабеля ВВГ-Пнг(А)-LS зависит от сечения, количества жил и объёма партии. Чтобы купить силовой плоский кабель этой марки для жилых и общественных зданий, отправьте техническое задание с указанием метража, количества жил и условий поставки — специалист подготовит коммерческое предложение с учётом актуальной биржевой стоимости меди и наличия продукции на складе.
